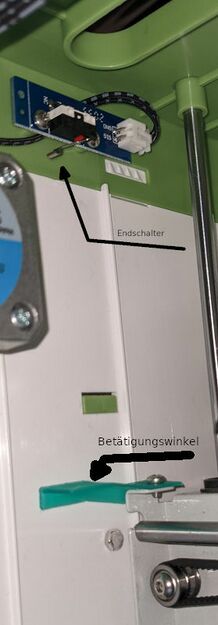

:'''VORSICHT:''' das Schutzgitter betätigt den oberen Z Endschalter, <br>wenn es abgebaut ist '''muss eine andere Betätigung angebaut werden''' !!! <br>z.B.:[https://www.thingiverse.com/thing:5022401 Tina 2 Z-axis End-stop Trigger] --> (der Tina 2 ist baugleich mit dem BRESSER-RAPTOR)<br> | :'''VORSICHT:''' das Schutzgitter betätigt den oberen Z Endschalter, <br>wenn es abgebaut ist '''muss eine andere Betätigung angebaut werden''' !!! <br>z.B.:[https://www.thingiverse.com/thing:5022401 Tina 2 Z-axis End-stop Trigger] --> (der Tina 2 ist baugleich mit dem BRESSER-RAPTOR)<br> | ||
| − | :[[Datei:RAPTOR-Anordnung-Z-Achsen-Einstellung.jpg| | + | :[[Datei:RAPTOR-Anordnung-Z-Achsen-Einstellung.jpg|218px]] - [[Datei:RAPTOR-Betaetigungswinkel.jpg]] |
===Abstand Sensor zur Druckplatte=== | ===Abstand Sensor zur Druckplatte=== | ||
Version vom 27. Dezember 2021, 14:53 Uhr
Nivelliersensor
Für die automatische Nivellierung wird ein Näherungs-Sensor verwendet, der beim Bresser-Raptor leider magnetisch wirkt (magnetische Druckplatte).
Der Druckkopf wird langsam an das Druckbett herangefahren, über den Sensor zeigt die Höhe an wenn die Düse direkt über dem Druckbett steht (ein paar Zehntel mm). Die Differenz der Düse zum Druckbett wird dann mit Hilfe des Z-Versatzes eingestellt.
Bei unserem Drucker BRESSER-RAPTOR war er leider schlecht eingestellt, hat mal funktioniert und eben mal NICHT.
Man konnte das ganz gut sehen, denn die Düse hat immer beim Nivellieren aufgesetzt, und das so stark, dass der X-Achsenaufbau sich sichtlich bewegt hat.
- Also es wurde immer mechanisch auf die X + Z-Achse eingewirkt.
Schutzgitter
Um diesen Sensor einzustellen muss beim RAPTOR das Schutzgitter vorn abgebaut werden!
- VORSICHT: das Schutzgitter betätigt den oberen Z Endschalter,
wenn es abgebaut ist muss eine andere Betätigung angebaut werden !!!
z.B.:Tina 2 Z-axis End-stop Trigger --> (der Tina 2 ist baugleich mit dem BRESSER-RAPTOR)
-
Abstand Sensor zur Druckplatte
habe eine deutlichen Abstand eingestellt damit das die Düse auf keinen Fall aufsetzen kann.
- dadurch wird der Z-Offset negativ, mach aber nix die Funktion ist trotzdem gegeben.
Nivellierung mit Pronterface geprüft
Pronterface
Es handelt sich um Steuerprogramm für den 3D Drucker
- hiermit können G-Code Befehle direkt an den Drucker gesendet werden
- die Achsen können manuell verfahren werden
- es zeigt u.A. die Düsentemperatur an
- es können Macro's angelegt für Befehlssequenzen werden und anklickbareb Schnelltasten zugeordnet werden
- z.B. HOME (G28 X0 Y0 Z0)
Der 3D-Drucker muss mit einem USB-Kabel mit dem Computer verbunden sein.
- die Baudrate ist ungewöhnlich beim Bressor-Raptor
- 1.000.000 bit/Sekunde
- da es sich um ein ESP... Modul handelt wird die Arduino-Schnittstelle (RS232) verwendet
- es muss eventuell ein Treiber (unter MS-WINDOWS) installiert werden.
