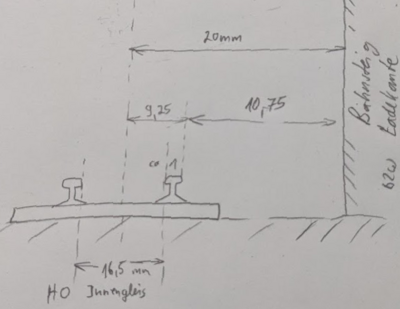

:[[Datei:Skizze-Abstand-Bahnsteig-Ladekante-zum-H0-Gleis.png|Skizze Abstände Bahnsteig Ladekante|400px]] | :[[Datei:Skizze-Abstand-Bahnsteig-Ladekante-zum-H0-Gleis.png|Skizze Abstände Bahnsteig Ladekante|400px]] | ||
| + | |||
| + | <gallery mode="packed-hover" caption="so sieht es dann aus"> | ||
| + | Datei:Bahnsteig-Abstand-1.png|Bahnsteig am Gleis leer | ||
| + | Datei:Bahnsteig-Abstand-2-mit-Lok.png|Bahnsteig am Gleis mit Lok | ||
| + | Datei:Bahnsteig-Abstand-3-mit-Reko-Wagen.png|Bahnsteig am Gleis mit Reko-Personenwagen | ||
| + | </gallery> | ||
Version vom 21. Oktober 2021, 13:14 Uhr
das reine Bahnhofsteil
- 2-gleisig mit Bahnsteigen
- Fußgänger-Unterführung
- Parkplatz
- Zufahrtsstrasse
- Bushaltestelle
- Die Platte des Bahnhofs ist nicht breit genug dass ein Bus (Ikarus 30) wenden könnte!
Damit das vernünftig aussieht lassen wir die Zufahrtsstraße- aus einen nachgebildeten Tunnel kommen.
- oder hinter einer Baumreihe herauskommen

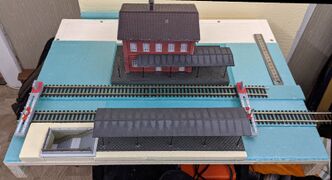

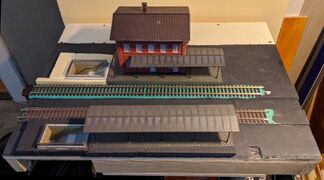

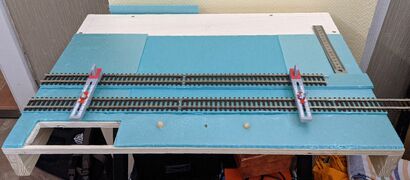

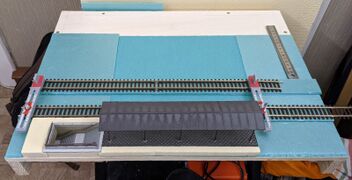

Baufortschritt
- Bahnhofs-Teil Ausbaustufen
Bahnhofs-Teil 1.Ausbaustufe
Bahnhofs-Teil 2.Ausbaustufe
Bahnhofs-Teil 3.Ausbaustufe
Bahnhofs-Teil 4.Ausbaustufe

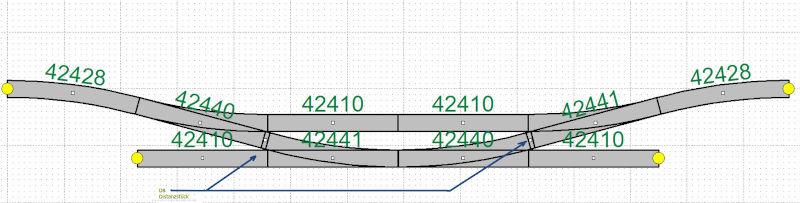

Gleisgeometrie
Der Gleisabstand von ca.61,5mm resultiert aus der Roco Gleisgeometrie
hier geht es nur um den Abstand der parallel liegenden Gleise,
wichtig sind die beiden Distanzstücke D8 (8mm) damit die Geraden auch Parallel auf der gleichen Position enden
Abstand Bahnsteig zum Gleis
Im Bahnhof sind einige Dinge für den reibungslosen Betrieb zu beachten.
- Das Rollmaterial sollte berührungslos an allen umgebenen Bauten zum Gleis vorbeikommen,
dafür wurde durch den Verband der Modelleisenbahner und Eisenbahnfreunde Europas eine Normen verabschiedet:
die Umgrenzung des lichten Raumes bei gerader Gleisführung
- die Arbeitsgruppe Basisnormen Mechanik hat eine Planungshilfe für Bahnsteige-und-Laderampen erarbeitet.
- Demzufolge muss der Bahnsteig mindesten ca. 11mm von der Außenseite des Schienenprofils entfernt sein.
- so sieht es dann aus
Bahnsteig am Gleis leer
Bahnsteig am Gleis mit Lok
Bahnsteig am Gleis mit Reko-Personenwagen
